El método simple que te ayudará a resolver el 80% de los casos sin romper nada
La falla de cámaras puede convertirse en una pesadilla cuando no tienes un protocolo claro.
Es una de esas fallas donde, si te aceleras y empiezas a medir “a lo loco”, puedes terminar dañando más cosas y complicando un caso que en realidad era simple.
Siempre he dicho que la reparación real no se trata de suerte, se trata de proceso.
Protocolos sencillos, ordenados, paso a paso, como los que enseñamos en los cursos.
Y este que te voy a compartir hoy, te lo digo con experiencia de taller y de giras:
si lo aplicas bien, te va a ayudar a resolver alrededor del 80% de las fallas de cámara que te vas a encontrar.
¿Existe el otro 20%? Claro que sí.
Sería mentiroso decirte que no hay fallas locas que requieren más análisis, más instrumentos y más criterio.
Pero hoy nos vamos a enfocar en lo que sí deja dinero, en lo que es repetible, medible y enseñable.
Primero dominemos lo simple… y luego vamos por lo complejo.
(Así cuando nos veamos, tú invitas el café ☕).
1. Investiga primero la falla real
Antes de tocar placa, tienes que entender exactamente qué está pasando:
- ¿Fallan todas las cámaras o solo una?
- ¿No abre la app?
- ¿No enfoca?
- ¿No funciona el zoom?

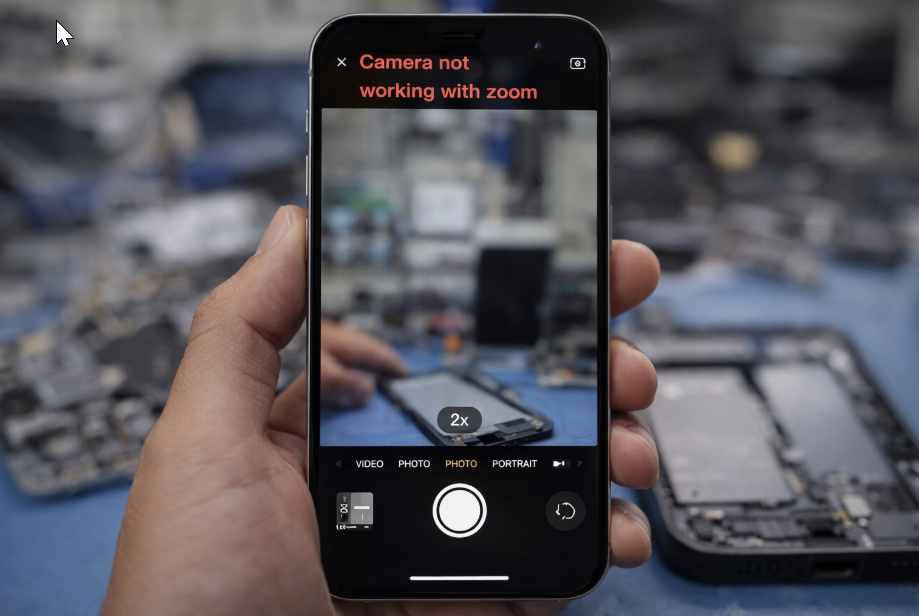

- ¿Funciona la 1x pero no la 2x?
Por ejemplo:
Si la cámara 1x abre pero la 2x no, eso ya te está diciendo muchísimo.
Significa que el CPU sí se comunica, que los buses de datos (como I2C) están activos, que el sistema reconoce módulos.
Entonces el problema probablemente esté en una alimentación, una línea específica, un corto, o algo localizado, no en todo el sistema.
👉 Primer regla: define bien la falla antes de medir.

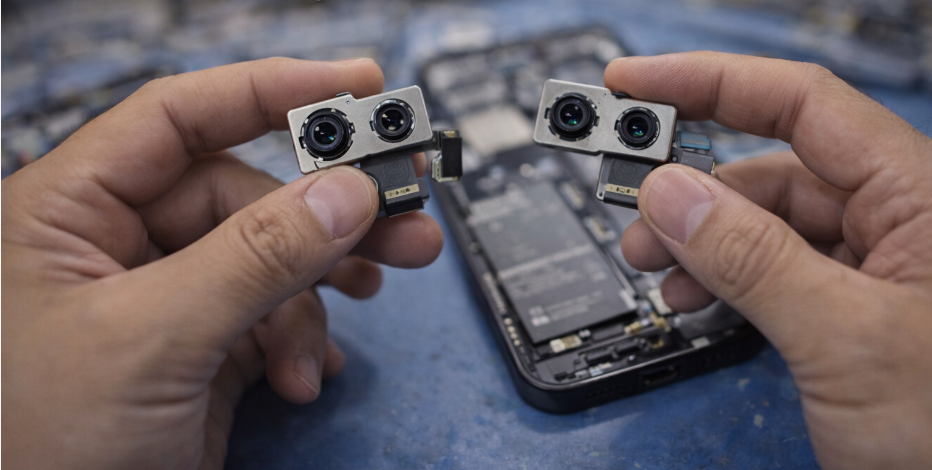

2. Prueba más de una cámara (en serio)
Esto parece básico, pero en la práctica muchos fallan aquí.
En las giras me pasa siempre:
“Edgar, ya probé otra cámara y no funciona.”
Pruebo yo… y funciona.
No seas ese técnico.
Prueba dos, tres cámaras si es posible antes de culpar a la placa.
3. Revisa números de serie (JCRepair)

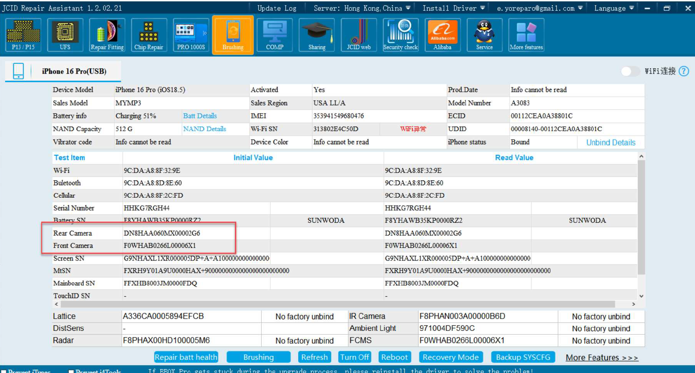

Abre JCRepair y verifica si el equipo lee los números de serie de las cámaras.
Si el CPU puede leer serial:
- Los buses de datos están vivos.
- Hay comunicación.
- El problema probablemente no sea lógico sino eléctrico.
Esto te ahorra tiempo y te orienta el diagnóstico.
4. La “Regla de 3” (escala de diodo)
En realidad son cuatro, pero esa te la dejo para otro post.

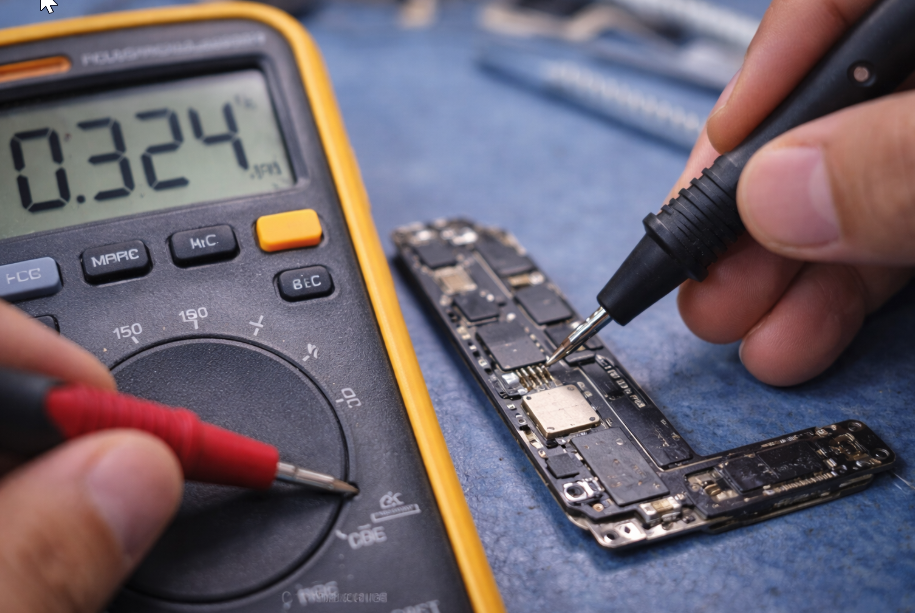

Con la escala de diodo en el conector puedes detectar:
- Líneas abiertas
- Líneas en corto
- Fugas
- Desvalorizaciones
Muchísimas fallas de cámara se quedan aquí mismo.
Sin levantar CPU, sin reballing, sin cirugías innecesarias.
5. Alimentaciones y PMU de cámaras
En modelos recientes ya encontramos más de un PMU dedicado a cámaras.
Ojo con dos cosas:
- Algunos voltajes aparecen solo durante el arranque y duran milisegundos.
- Algunos voltajes dependen de una entrada previa (enable).
Si falta la entrada, la salida nunca aparecerá.
Por eso:
- Multímetro muchas veces no basta.
- Power-Z u osciloscopio hacen la diferencia.
- Siempre revisa en esquemático de dónde viene y quién habilita cada línea.
6. I2C: no la ignores, pero no te obsesiones
Las líneas I2C casi no fallan, pero cuando lo hacen:
- Pueden dejar cámaras en negro.
- Pueden bloquear inicialización.
Por ahora:
- Revisa en diodo.
- Revisa nivel de voltaje.
- Confirma que no estén en corto.
Lo avanzado (decodificación, análisis profundo) es parte de ese 20% que viene después.
7. Relojes y sincronía
Los relojes de cámara casi nunca fallan, pero:
- Verifica que exista señal.
- Confirma caída de tensión correcta con osciloscopio.
Es más una validación de salud que una búsqueda de culpables.
8. Líneas MIPI / LPDP
Ten cuidado aquí:
- Muchas LPDP pasan por capacitores de acoplo.
- Si mides desde el conector, puede darte OL y pensar que está abierta.
- Debes medir del lado correcto del capacitor.
Hay técnicas con Power-Z y mediciones dinámicas que simplifican mucho este punto.
9. Casos específicos cuando no enfoca
Cuando el problema es enfoque:
- Revisa brújula.
- Busca fugas en voltajes.
- Analiza circuitos como ALEX en modelos nuevos.
- Considera unión de placas (algunas señales pasan por la placa B).
- Recuerda que el sistema de cámara interactúa con el circuito de flash.
- Cámaras lentas a veces están relacionadas con códecs o sincronías.
- Una sola I2C dañada puede dejar todo oscuro.
10. LIDAR
- No se puede reemplazar sin programación.
- Si falla, el modo retrato se traba.
- Requiere JC y proceso correcto.
Si sigues este protocolo en orden:
- Definir falla real
- Probar módulos
- Ver seriales
- Diodo
- Alimentaciones
- I2C
- Relojes
- MIPI / LPDP
Te aseguro que vas a resolver la mayoría de fallas de cámara sin adivinar y sin destruir placa.
Eso es pensar como técnico profesional:
no correr, no improvisar, seguir proceso.
Y ese es el tipo de criterio que transforma un cambia-piezas en un diagnosticador real.
