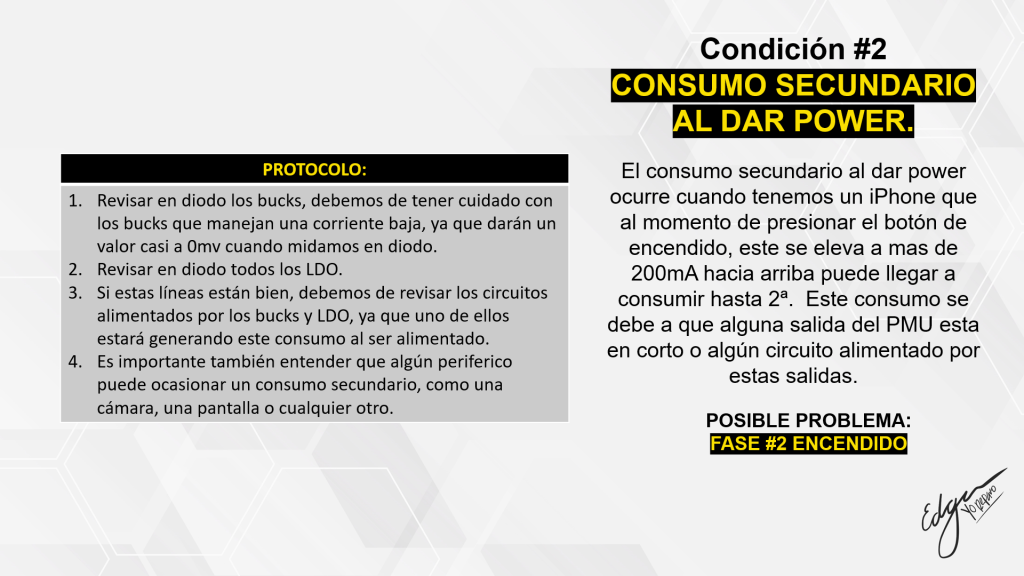

Cuando hablamos de Condición 2 en un iPhone, nos referimos a un equipo que, al presionar el botón de encendido, sí muestra consumo en la fuente. No se queda en 0 mA. Al contrario, el consumo sube: 200 mA, 400 mA, 800 mA o incluso más. Eso nos dice algo muy importante: el teléfono sí está intentando arrancar, pero se queda atorado en una de las primeras etapas del encendido.
Este tipo de falla normalmente está relacionada con la fase 2 del arranque, que es cuando el PMU (Power Management Unit) empieza a activar sus salidas de voltaje: bucks y LDO. Estas líneas alimentan a los bloques principales de la placa para que el sistema pueda continuar con la secuencia de encendido. Si una de estas salidas está en corto, o alguno de los circuitos que alimentan tiene un problema, el consumo se eleva de forma anormal y el equipo no logra pasar de esta etapa.
Por eso vemos comportamientos como:
– El equipo no enciende, pero la fuente marca consumo al presionar power.
– El consumo se queda fijo o sube rápidamente.
– A veces incluso se siente calentamiento en algún integrado o zona de la placa.
En esta condición no se trata de empezar a cambiar integrados al azar. Aquí es donde el protocolo marca la diferencia. Primero se revisan los bucks en modo diodo, teniendo cuidado con aquellos que manejan corrientes bajas, porque pueden marcar casi 0 mV y eso no siempre significa corto. Luego se revisan los LDO también en modo diodo. La idea es encontrar alguna línea que esté fuera de rango y que nos indique un posible corto o una carga excesiva.
Si todas las líneas primarias se ven normales, el siguiente paso es seguir el rastro hacia los circuitos que esas líneas alimentan. Muchas veces el problema no está en el PMU, sino en un periférico: una cámara, la pantalla, un módulo de audio, un IC secundario, etc. Cuando ese circuito recibe voltaje, provoca el consumo elevado y frena la secuencia de arranque.
En resumen, la Condición 2 nos dice que el teléfono sí quiere encender, pero algo en la segunda etapa del proceso se lo está impidiendo. Entender esto evita perder tiempo y cometer errores. No es adivinar, no es suerte, es seguir un orden: medir, comparar, analizar y avanzar paso a paso.
Eso es trabajar con protocolo. Reparar sin rodeos.
